    产品综述

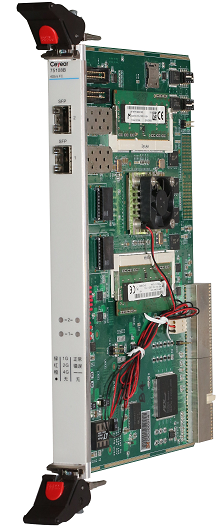

    75108B 4G FC总线测试模块是基于CPCI/PXI标准总线结构的模块化测试板卡。该模块支持实时监测和分析流量、带宽利用率；支持FC协议编辑与发生、FC数据采集与过滤；支持数据捕获与回放、数据统计和告警检测。主要用于光纤通道网络和设备的性能测试和协议分析，适用于航空、航天、通信等众多领域。

    功能特点

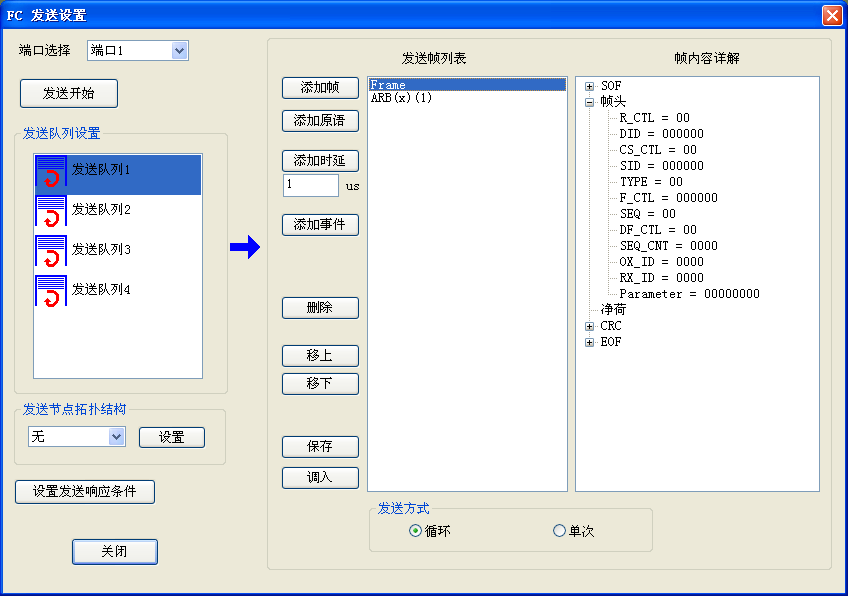

    • FC协议编辑与发生

      4G FC总线测试模块支持FC-AE-ASM、FC-AE-1553协议数据发送，支持用户自定义帧，用户可设置帧头、净荷长度及插入错误等。数据的发送方式有两种：循环、单次。

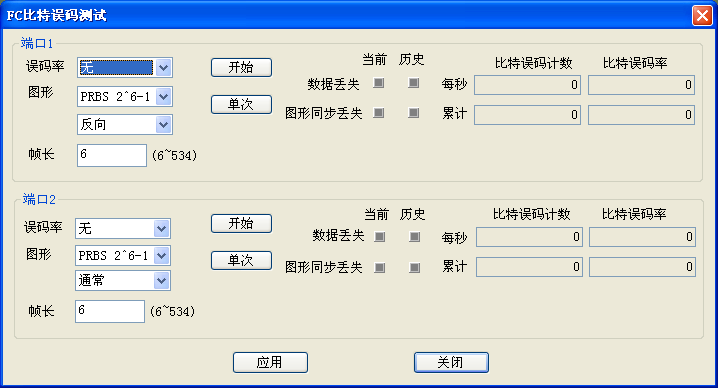

    • 比特误码测试

      4G FC总线测试模块所有测试端口都支持误码和告警测试功能，误码测试图形包括26-1、29-1、211-1、215-1、220-1、223-1等PRBS图形以及可编程字图形，可插入固定比率或单次误码。

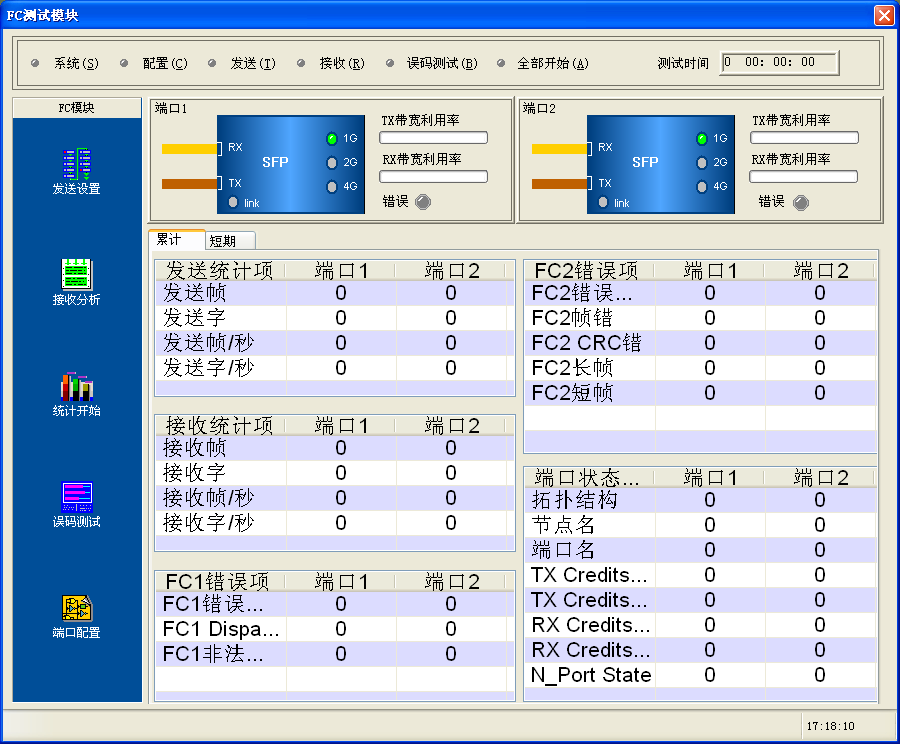

    • 数据和错误统计功能

      4G FC总线测试模块可以统计各端口上的数据和错误，分为累计统计数据与短期统计数据，包括发送统计、接收统计、FC1错误统计、FC2错误统计等，同时可以显示发送和接收的带宽利用率。

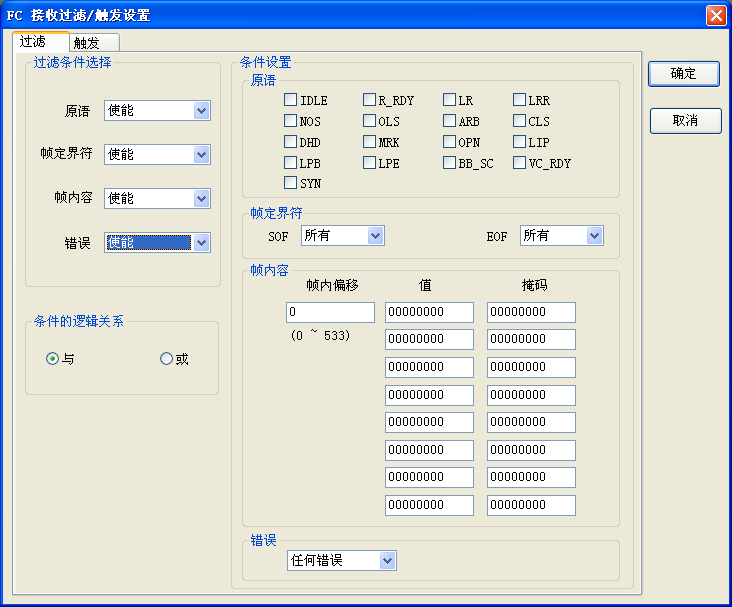

    • 过滤、触发和捕获功能

       4G FC总线测试模块给予了种类丰富的过滤和触发功能，在捕获数据时可以按照原语、帧内容或错误等进行过滤和触发，并在捕获的数据上打上时间标签。

      • 标准CPCI/PXI总线6U结构

      • 测试速率：4.25Gb/s、2.125Gb/s、1.0625Gb/s

      • 支持协议标准：FC-PH、FC-PH-2、FC-PH-3、FC-AE

      • 实时监测和分析流量、带宽利用率

      • 支持内容过滤，全速采集

      • 支持数据捕获与回放
