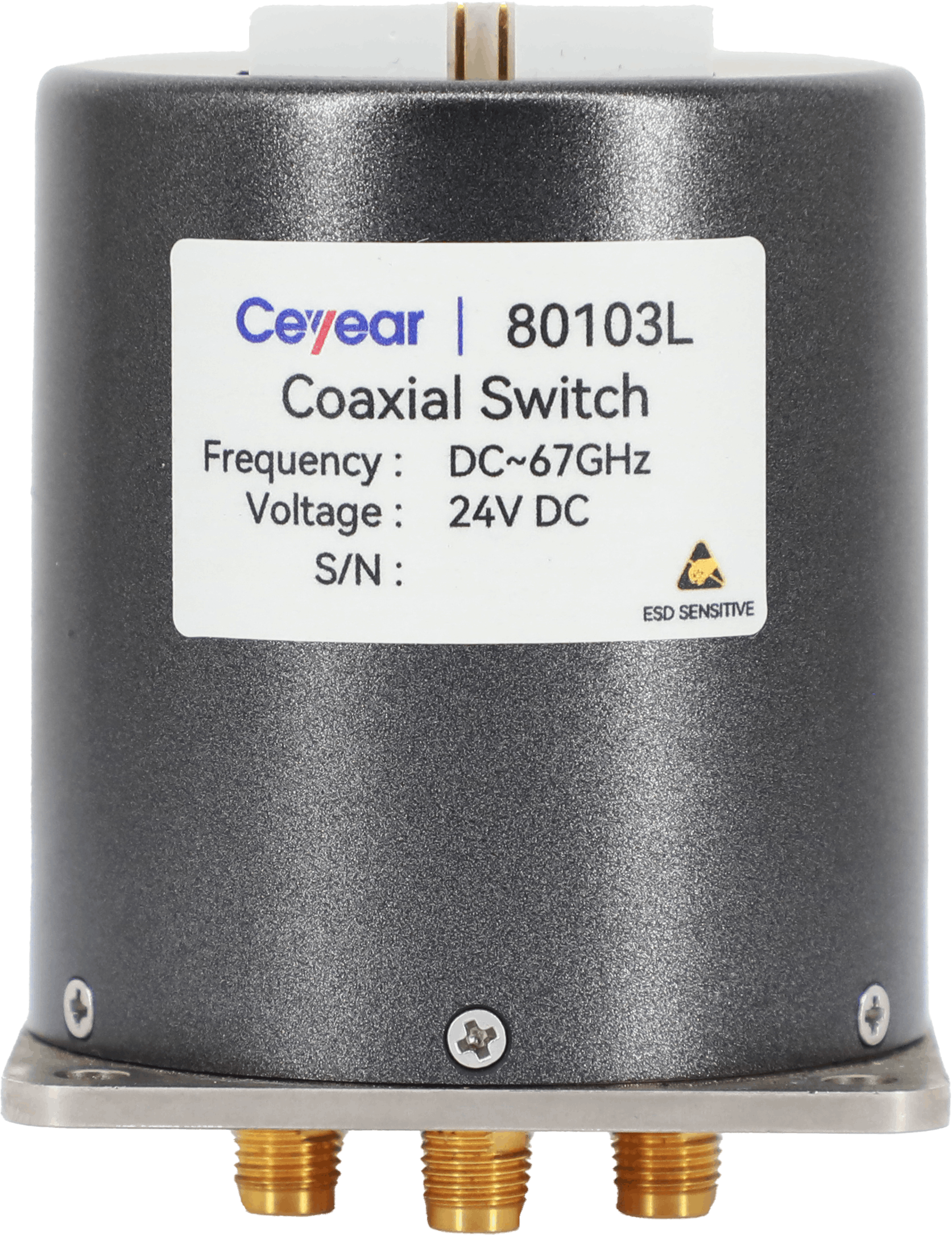

    单刀六掷开关（端接负载、自保持、TTL高）

    型号

    80103

    80103B

    80103C

    80103D

    80103K

    80103L

    名称

    同轴开关

    同轴开关

    同轴开关

    同轴开关

    同轴开关

    同轴开关

    类型

    SP6T

    SP6T

    SP6T

    SP6T

    SP6T

    SP6T

    频率范围（GHz）

    DC～18

    DC～26.5

    DC～40

    DC～50

    DC～54

    DC～67

    驻波比(Max)

    1.10(DC～4GHz)

    1.20(4～12.4GHz)
      1.50(12.4～18GHz)

    1.20(DC～4GHz)

    1.35(4～12.4GHz)
      1.70(12.4～26.5GHz)

    1.20(DC～4GHz)

    1.70(4～26.5GHz)
      1.90(26.5～40GHz)

    1.30(DC～4GHz)

    1.70(4～26.5GHz)
      1.90(26.5～50GHz)

    1.30(DC～4GHz)

    1.70(4～26.5GHz)
      1.90(26.5～54GHz)

    1.30(DC～10GHz)

    1.70(10～20GHz)
      2.30(20～67GHz)

    插入损耗

    （dB   Max）

    0.20(DC～4GHz)

    0.40(4～12.4GHz)
      0.50(12.4～18GHz)

    0.20(DC～4GHz)

    0.50(4～12.4GHz)
      0.70(12.4～26.5GHz)

    0.20(DC～4GHz)

    0.80(4～26.5GHz)
      1.20(26.5 ～40GHz)

    0.20(DC～4GHz)

    0.80(4～26.5GHz)
      1.20(26.5～50GHz)

    0.20(DC～4GHz)

    0.80(4～26.5GHz)
      1.20(26.5～54GHz)

    0.40(DC～10GHz)

    0.80(10～20GHz)
      2.10(20～67GHz)

    隔离度

    （dB   Min）

    80(DC～4GHz)

    70(4～12.4GHz)
      60(12.4～18GHz)

    80(DC～4GHz)

    70(4～12.4GHz)
      60(12.4～26.5GHz)

    80(DC～4GHz)

    70(4～26.5GHz)
      60(26.5～40GHz)

    80(DC～4GHz)

    70(4～26.5GHz)
      60(26.5～50GHz)

    80(DC～4GHz)

    70(4～26.5GHz)
      60(26.5～54GHz)

    80(DC～10GHz)

    70(10～20GHz)
      60(20～67GHz)

    承受功率

    （陆续在波W   Max）

    50(DC～4GHz)

    40(4～12.4GHz)
      30(12.4～18GHz)

    50(DC～4GHz)

    40(4～12.4GHz)
      20(12.4～26.5GHz)

    20(DC～4GHz)

    5(4～26.5GHz)
      2(26.5～40GHz)

    20(DC～4GHz)

    5(4～26.5GHz)
      2(26.5～50GHz)

    20(DC～4GHz)

    5(4～26.5GHz)
      2(26.5～54GHz)

    15(DC～10GHz)

    5(10～20GHz)
      1(20～67GHz)

    切换时间

    (ms Max)

    15，常温

    15，常温

    15，常温

    15，常温

    15，常温

    15，常温

    重复性

    （dB   Max）

    0.05

    0.05

    0.05

    0.1

    0.1

    0.3

    寿命

    (万次   Min）

    100

    100

    100

    100

    100

    100

    接口形式

    SMA（f）

    SMA（f）

    2.92mm(f)

    2.4mm(f)

    1.85mm(f)

    1.85mm(f)

    直流驱动

    电压（V）

    有负载

    直流驱动

    电流（±10%mA）

    +20～+28

    （额定值+24V）

    继电器结构

    200

    （+24V，常温）

    控制方式

    自保持

    直流驱动

    电压（V）

    TTL高



    单刀六掷开关（小型化、无负载、常开、TTL控制）

    型号

    80103ED

    80103FD

    名称

    同轴开关

    同轴开关

    类型

    SP6T

    SP6T

    频率范围（GHz）

    DC～26.5

    DC～40

    驻波比(Max)

    1.20(DC～3GHz)

    1.50(3～18GHz)
      1.60(18～26.5GHz)

    1.20(DC～3GHz)

    1.70(3～18GHz)
      2.20(18～40GHz)

    插入损耗

    （dB Max）

    0.20(DC～3GHz)

    0.50(3～18GHz)
      0.60(18～26.5GHz)

    0.20(DC～3GHz)

    0.70(3～18GHz)
      1.10(18～40GHz)

    隔离度

    （dB Min）

    80(DC～3GHz)

    60(3～18GHz)
      55(18～26.5GHz)

    80(DC～3GHz)

    60(3～18GHz)
      45(18～40GHz)

    承受功率

    （陆续在波W Max）

    50(DC～3GHz)

    30(3～18GHz)
      10(18～26.5GHz)

    20(DC～3GHz)

    10(3～18GHz)
      2(18～40GHz)

    切换时间

    (ms Max)

    15，常温

    15，常温

    重复性

    （dB Max）

    0.05

    0.05

    寿命

    (万次 Min）

    100

    100

    接口形式

    SMA（f）

    2.92mm(f)

    有无负载

    无负载

    直流驱动

    电压（V）

    +10～+16

    （额定值+12V）

    直流驱动

    电流（±10%mA）

    280

    （+12V，常温）

    320

    （+12V，常温）

    继电器结构

    常开

    控制方式

    TTL高


    单刀六掷开关（无负载、自保持、直接加电）

    型号

    80103DF

    80103FF

    名称

    同轴开关

    同轴开关

    类型

    SP6T

    SP6T

    频率范围（GHz）

    DC～18

    DC～40

    驻波比(Max)

    1.30(DC～8GHz)

    1.40(8～12.4GHz)
      1.50(12.4～18GHz)

    1.30(DC～6GHz)

    1.50(6～18GHz)

    1.70(18～26.5GHz)
      2.20(26.5～40GHz)

    插入损耗

    （dB Max）

    0.30(DC～8GHz)

    0.40(8～12.4GHz)
      0.50(12.4～18GHz)

    0.30(DC～6GHz)

    0.50(6～18GHz)

    0.70(18～26.5GHz)
      1.10(26.5～40GHz)

    隔离度

    （dB Min）

    70(DC～8GHz)

    60(8～12.4GHz)
      60(12.4～18GHz)

    70(DC～6GHz)

    60(6～18GHz)

    55(18～26.5GHz)
      50(26.5～40GHz)

    承受功率

    （陆续在波W Max）

    80(DC～8GHz)

    60(8～12.4GHz)
      50(12.4～18GHz)

    40(DC～6GHz)

    25(6～18GHz)

    15(18～26.5GHz)
      5(26.5～40GHz)

    切换时间

    (ms Max)

    15，常温

    15，常温

    重复性

    （dB Max）

    0.05

    0.05

    寿命

    (万次 Min）

    100

    100

    接口形式

    SMA（f）

    2.92mm(f)

    有无负载

    无负载

    直流驱动

    电压（V）

    +24～+30

    （额定值+28V）

    直流驱动

    电流（±10%mA）

    165

    （+28V，常温）

    继电器结构

    自保持

    控制方式

    直接加电

    单刀六掷开关（端接负载、自保持、直接加电）

    型号

    80133DE

    80133FE

    名称

    同轴开关

    同轴开关

    类型

    SP6T

    SP6T

    频率范围（GHz）

    DC～18

    DC～40

    驻波比(Max)

    1.30(DC～6GHz)

    1.40(6～12GHz)
      1.50(12～18GHz)

    1.40(DC～18GHz)

    1.60(18～26.5GHz)
      1.80(26.5～40GHz)

    插入损耗

    （dB Max）

    0.30(DC～6GHz)

    0.40(6～12GHz)
      0.50(12～18GHz)

    0.40(DC～18GHz)

    0.60(18～26.5GHz)
      0.80(26.5～40GHz)

    隔离度

    （dB Min）

    70(DC～6GHz)

    60(8～12GHz)
      60(12～18GHz)

    70(DC～18GHz)

    60(18～26.5GHz)
      60(26.5～40GHz)

    承受功率

    （陆续在波W Max）

    100(DC～6GHz)

    60(6～12GHz)
      50(12～18GHz)

    25(DC～18GHz)

    15(18～26.5GHz)
      5(26.5～40GHz)

    切换时间

    (ms Max)

    15，常温

    15，常温

    重复性

    （dB Max）

    0.05

    0.05

    寿命

    (万次 Min）

    100

    100

    接口形式

    SMA（f）

    2.92mm(f)

    有无负载

    有负载

    直流驱动

    电压（V）

    +24～+30

    （额定值+28V）

    直流驱动

    电流（±10%mA）

    165

    （+28V，常温）

    继电器结构

    自保持

    控制方式

    直接加电
