    产品综述

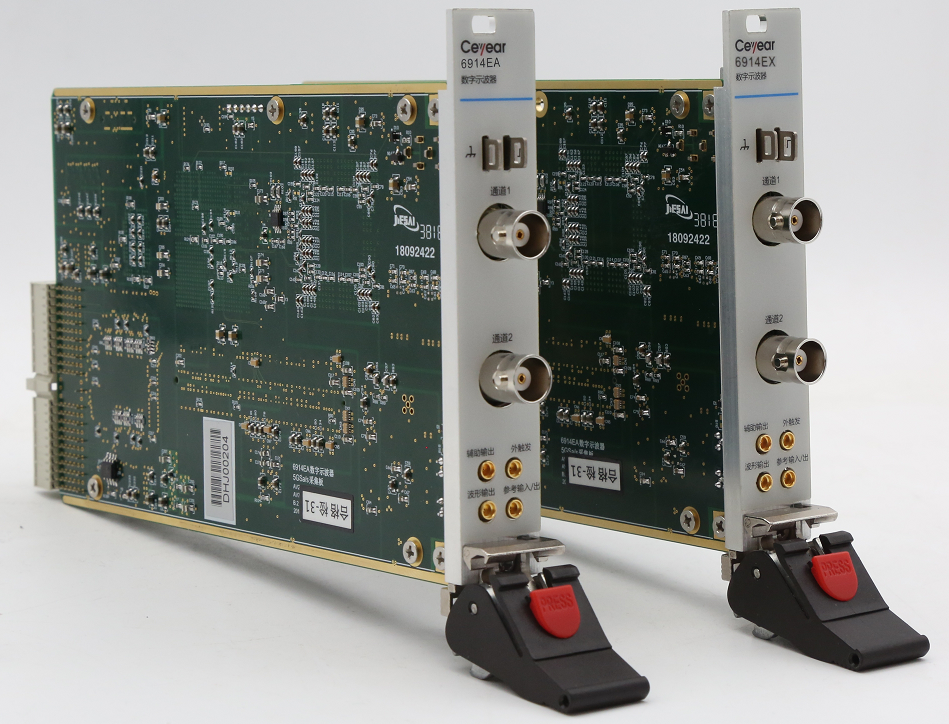

    6914系列数字示波器将台式示波器的Any Acquire Phosphor技术融入到PXI/PXIe架构中，以模块化的结构形式给予台式示波器的功能和性能。该系列示波器具有6个产品型号，带宽350MHz~1GHz，最高采样率5GSa/s，最大存储深度200Mpts/CH，最快波形捕获率100万个波形/秒，为您给予全新的模块化示波器使用体验。

    6914系列数字示波器集数字示波器、总线分析仪、数字电压表三种仪器功能于一体，具有波形自动设置、波形参数自动测量与统计、光标测量、直方图测量、数学运算、FFT分析、串行总线触发与分析、极限与模板测试、功率测量与分析、波形录制与回放等功能。

    6914系列数字示波器分为PXI架构的6914CA/DA/EA和PXIe架构的6914CX/DX/EX。其中，示波器和数字电压表功能为标配，总线分析仪为选配。




    功能特点

    • 主要特点

      三合一仪器

      示波器、总线分析仪及数字电压表三合一，帮助您轻松应对各种挑战。

      Any Acquire Phosphor技术

      独创的任意捕获及荧光显示技术，为您给予更高的采样率、更快的波形捕获率、更炫丽的显示、更深的存储、更精确的数字触发以及更全面的分析。

      丰富的探头选件

      支持无源探头、高压单端探头、高压差分探头、电流探头，满足您不同场合的探头测试需求。

      3U单槽的模块化架构

      3U单槽PXI/PXIe架构、丰富的输入输出接口，便于PXI/PXIe测试系统的组建。










    • 示波器 100万个波形/秒的波形捕获率，快速发现和捕获偶发事件

      100万个波形/秒的波形捕获率，5GSa/s的采样率，极大提高了毛刺和偶发事件捕获的概率，让您在更长的采集时间内查看到更多的波形细节。


    • 最高200Mpts/CH的深度存储，全硬件视窗扩展，全局与细节的同步显示

      200Mpts/CH的深度存储器，示波器即使在慢时基档位下依然保持高的采样率和快的波形捕获率。全硬件视窗扩展，可局部放大观察波形的细节，为您给予波形全局与细节的同步显示。


    • 标配的分段存储器采集，更有效地捕获和存储重要的信号

      6914系列示波器标配了分段存储器采集，即使示波器工作在深度存储模式下，依然可以保持快速的响应速度和屏幕更新率，同时支持波形的录制与回放功能。


    • 256级灰度等级及四种波形色彩显示，超凡的视觉体验

      6914系列示波器采用数字荧光三维显示技术，顺利获得颜色的亮暗或冷暖来表示事件发生的概率，并给予正常、反相、色温、光谱等4种波形色彩，增强了查看偶发事件的能力。


    • 丰富的触发功能，精确的数字触发，准确锁定触发事件

      6914系列示波器给予一套丰富的触发功能，含边沿、脉宽、视频、欠幅、逻辑、序列、建立保持时间、上升下降时间、高清数字视频等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。


      6914系列示波器采用精确的数字触发技术，直接对ADC采集样本进行触发点测定，能抑制干扰信号影响，迅速锁定触发事件，为示波器准确的显示和分析信号奠定基础。数字触发的触发灵敏度最高0.1格，触发抖动低至±1个像素点，脉冲检测宽度最窄800ps，通道延时调节步进800ps。

      数字触发的优点：

      ●更精确的触发

      ●更灵活的触发

      ●更高的触发灵敏度

      ●更低的触发抖动

      ●更小的脉冲检测宽度

      ●更精确的通道延时校准

    • 强大的计算分析工具，为您给予深层次的数据挖掘与分析

      6914系列示波器给予一套完善的分析工具，包括基于波形的光标和基于屏幕的光标、42种参数自动测量、数学运算、FFT分析、高级数学、波形直方图、统计、极限模板测试、功率测量与分析和波形录制与回放等，为您给予深层次的数据挖掘与分析，从而满足您多方位的测量分析需求。


      总线分析仪（选配）

      总线分析仪选件可用于触发和解码常用的串行总线（I2C、CAN、LIN、FlexRay、RS232、USB、MIL-STD-1553）标准上的数据包级的内容，并导出协议解码表，存档测试结果。



    • 支持多种总线的全硬件触发与解码

      总线分析仪选件给予了一套强大的串行总线触发与分析工具，支持 I2C、CAN、LIN、FlexRay、RS232、USB、MIL-STD-1553等多种总线的自动触发和分析，给予诸如嵌入式、汽车、计算机及音频等串行总线的测试解决方案，基于FPGA的全硬件解码技术，增强了捕获偶发性串行通信误码的概率。


    • 支持多种视图的显示

      总线分析仪选件除了给予传统的数字视图外，还给予更高级别的总线视图显示，方便您识别各种总线包类型，如包开始、地址、数据及包结束等；您还可以采用带有时间标记的事件表形式查看捕获的总线包。


    • 数字电压表

      6914系列示波器为您给予了一台4位数字电压表和6位频率计数器。顺利获得复用示波器通道的方式实现电压及频率的测量功能，使用的探头与通用示波器相同。
